Program Code: 0 LDI 1110 1 OR 0111 // reg1 will be holding the address offset loop: 2 LDI 0001 3 SETM 1011 // set MemReg for the data memory access 4 LW 0001 // reg0 <= next element of array 5 SETMI 0000 // set MemReg for the coming instruction memory access 6 NOT 0000 // reg0 <= !$reg0 7 ADD 0011 // $reg0++ 8 SW 0001 // store the negate value back to the array 9 ADD 0111 // increment the address offset 10 LDI 0010 11 BGZ 0111 // branch if the offset is greater than zero 12 ZERO 0000 13 SUB 0001 // reg3 <= -offset 14 LDI 0010 15 BGZ 0111 // branch if offset is less than zero 16 LDI 0001 17 ADD 1011 // increment reg2 which holds the upper nibble for MemReg 18 ZERO 0000 19 LDI 0010 20 BEZ 0011 // goto loop

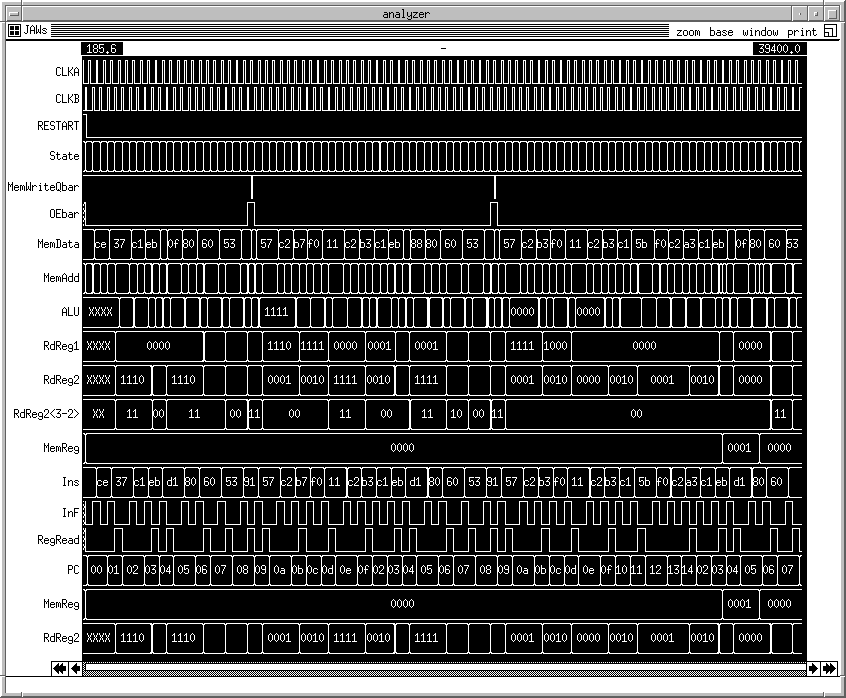

The relevant data is tough to pick out, and it would probably not help to have more plots. The key result is the setting of the MemReg to 01. This indicates that software has correctly traversed the 4-bit data memory segments.
logfile cpu.log clock CLKA 0 1 0 0 clock CLKB 0 0 0 1 | pin vectors vector MemData MemData<7> MemData<6> MemData<5> MemData<4> MemData<3> MemData<2> MemData<1> MemData<0> vector MemAdd MemAdd<8> MemAdd<7> MemAdd<6> MemAdd<5> MemAdd<4> MemAdd<3> MemAdd<2> MemAdd<1> MemAdd<0> vector State StBit0 StBit1 vector RdReg1 RegA<3> RegA<2> RegA<1> RegA<0> vector RdReg2<3-2> RegB<3> RegB<2> vector ALU ALU<3> ALU<2> ALU<1> ALU<0> | core vectors vector PostMemData PostMemData<7> PostMemData<6> PostMemData<5> PostMemData<4> PostMemData<3> PostMemData<2> PostMemData<1> PostMemData<0> vector PC PC<7> PC<6> PC<5> PC<4> PC<3> PC<2> PC<1> PC<0> vector SelectedPC SelectedPC<7> SelectedPC<6> SelectedPC<5> SelectedPC<4> SelectedPC<3> SelectedPC<2> SelectedPC<1> SelectedPC<0> vector PCin PCin<7> PCin<6> PCin<5> PCin<4> PCin<3> PCin<2> PCin<1> PCin<0> vector PInF PInF<7> PInF<6> PInF<5> PInF<4> PInF<3> PInF<2> PInF<1> PInF<0> vector Add1in Add1in<7> Add1in<6> Add1in<5> Add1in<4> Add1in<3> Add1in<2> Add1in<1> Add1in<0> vector PAdd1 PAdd1<7> PAdd1<6> PAdd1<5> PAdd1<4> PAdd1<3> PAdd1<2> PAdd1<1> PAdd1<0> vector incPC incPC<7> incPC<6> incPC<5> incPC<4> incPC<3> incPC<2> incPC<1> incPC<0> vector PMRS PMRS<3> PMRS<2> PMRS<1> PMRS<0> vector MemReg RMDATA<3> RMDATA<2> RMDATA<1> RMDATA<0> vector intRegA intRegA<3> intRegA<2> intRegA<1> intRegA<0> vector RdReg2 intRegB<3> intRegB<2> intRegB<1> intRegB<0> vector PID PID<3> PID<2> PID<1> PID<0> vector PM2R PM2R<3> PM2R<2> PM2R<1> PM2R<0> vector MImm MImm<3> MImm<2> MImm<1> MImm<0> vector P4I P4I<3> P4I<2> P4I<1> P4I<0> vector PSrc2 PSrc2<3> PSrc2<2> PSrc2<1> PSrc2<0> vector PALU PALU<3> PALU<2> PALU<1> PALU<0> vector WBData WBData<3> WBData<2> WBData<1> WBData<0> vector PIR3 PIR3<1> PIR3<0> vector intState intStBit0 intStBit1 vector Ins Ins<7> Ins<6> Ins<5> Ins<4> Ins<3> Ins<2> Ins<1> Ins<0> | pin ana's ana CLKA CLKB Restart State MemWriteQbar OEbar MemData MemAdd ALU RdReg1 RdReg2 RdReg2<3-2> MemReg |ana intRestart |ana PostMemData ana Ins |ana InF |ana intState |ana ClearRegs |ana ImpReg3 |ana FourImm |ana ALUSrc2 |ana RegWrite |ana Mem2Reg |ana ImmData |ana Branch |ana SetPC |ana RegRead |ana PCstore |ana PCstorebar ana PC |ana Add1in |ana EQZ GTZ |ana PBZ |ana PCSelect |ana PCin |ana PInF |ana PAdd1 |ana incPC |ana SelectedPC |ana PCin |ana PMRS ana MemReg |ana PALU |ana WBData |ana MImm |ana PM2R |ana PIR3 |ana intRegA ana RdReg2 |ana PID |ana PM2R |ana MImm |ana P4I |ana PSrc2 |ana PALU |ana WBData |ana PIR3 |ana Vdd |ana GND V RESTART 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 V MemData HIZ HIZ LDI1110 HIZ OR0111 HIZ HIZ LDI0001 HIZ SETM1011 HIZ LW0001 00001111 HIZ SETMI0000 HIZ NOT0000 HIZ HIZ ADDD0011 HIZ HIZ SW0001 HIZ ADDD0111 HIZ HIZ LDI0010 HIZ BGZ0111 HIZ ZERO0000 HIZ SUB0001 HIZ HIZ LDI0010 HIZ BGZ0011 HIZ LDI0001 HIZ SETM1011 H IZ LW0001 10001000 HIZ SETMI0000 HIZ NOT0000 HIZ HIZ ADDD0011 HIZ HIZ SW0001 HIZ ADDD0111 HIZ HIZ LDI0010 HIZ BGZ0011 HIZ ZERO0000 HIZ SUB0001 HIZ HIZ LDI0010 HIZ BGZ0011 HIZ LDI0001 HIZ ADDD1011 HIZ HIZ ZERO0000 HIZ LDI0010 HIZ BEZ0011 HIZ LDI0001 HIZ SETM1011 H IZ LW0001 00001111 HIZ SETMI0000 HIZ NOT0000 HIZ HIZ ADDD0011 HIZ HIZ SW0001 HIZ ADDD0111 HIZ HIZ LDI0010 HIZ BGZ0111 HIZ LDI0001 HI Z SETM1011 HIZ LW0001 00001111 HIZ SETMI0000 HIZ NOT0000 HIZ HIZ ADDD0011 HIZ HIZ SW0001 HIZ ADDD0111 HIZ HIZ LDI0010 HIZ BGZ0111 HI Z NOOP NOOP R
